Skarva kabel

9 Sep , 2017

Gjorde en installation av besöksräknareKulturhuset Fyren i Kungsbacka och behövde skarva en lågvoltskabel till batterieliminatorn för att nå fram till eluttaget i undertaket. Så här skarvar man en kabel korrekt.

Tricket är att förskjuta skarvarna så att kablarna aldrig riskerar att komma emot varandra och orsaka en kortslutning. Använd krympslang hellre än elektrikertejp för att försegla skarvarna eftersom tejpen kan släppa efter en tid.

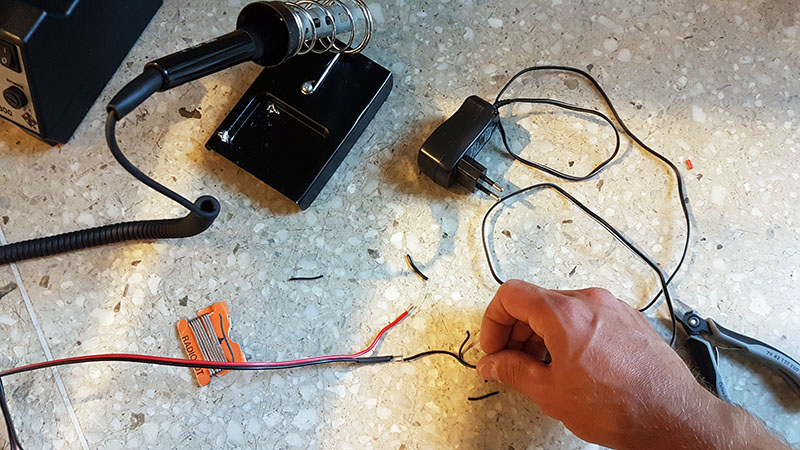

Skarva

Börja med att kapa kabeln så att den röda kabeln blir längre än den svarta. Kapa sedan den andra kabeln fast tvärtom. På så sätt blir skarvarna förskjutna från varandra och kan aldrig råka kortslutas.

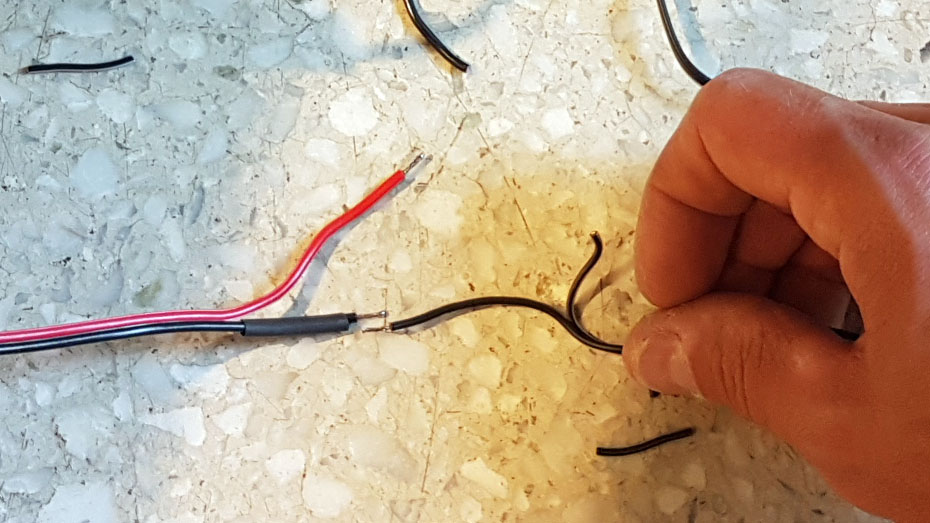

Skarva

Kapa pluskabeln och minuskabeln så att skarven blir förskjuten. Då riskerar de aldrig att kortslutas. Glöm inte trä på en bit krympslang innan lödningen.

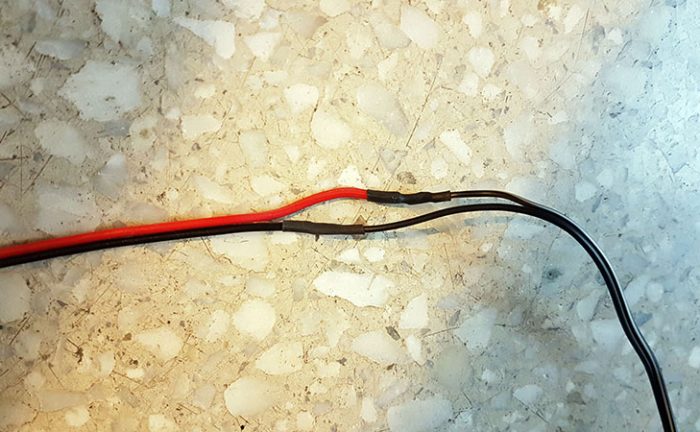

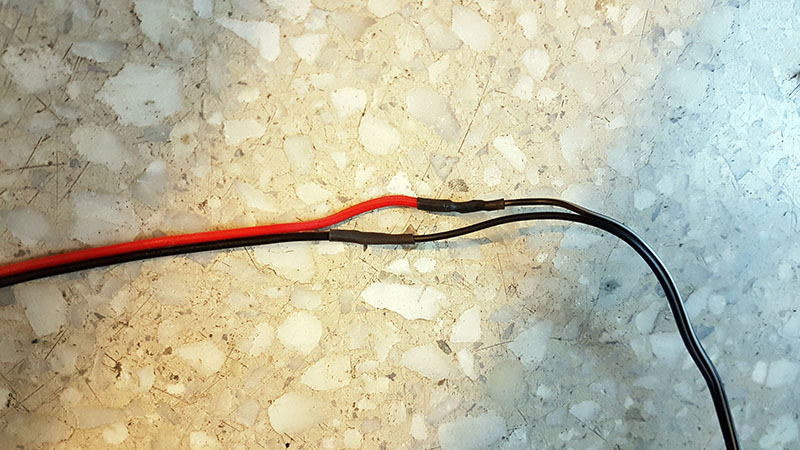

Klart

Den här skarven får lätt plats i en kabelränna och kablarna riskerar aldrig att kortslutas eftersom skarvarna är förskjutna.

,
