4,7 kOhms NTC-motstånd

Bloggat, Webbutik

Givare temperatur­sensor utomhus

Registrerar inte din värmepanna någon utetemperatur? Det kan vara temperaturgivaren på utsidan som gått sönder. En enkel liten 4,7 kOhms NTC-termistor du enkelt byter själv!

En termistor är ett slags motstånd som ändras beroende av temperaturen. Den är tillverkad av ett halvledarmaterial och finns med både positiv temperaturkoefficient, PTC och negativ temperaturkoefficient, NTC. Den positiva typens resistans ökar med stigande temperatur, den negativa typens resistans sjunker då temperaturen ökar. Vi har 4,7 kOhms NTC termistor på lager som ofta används till utetemperaturgivaren till värmepumpar av olika slag; både el- jord, och bergvärmepumpar.

Utegivare

Utegivare med ett 4,7 kOhms NTC-motstånd.

Värmepanna

Värmepannan registrerar åter utetemperaturen!

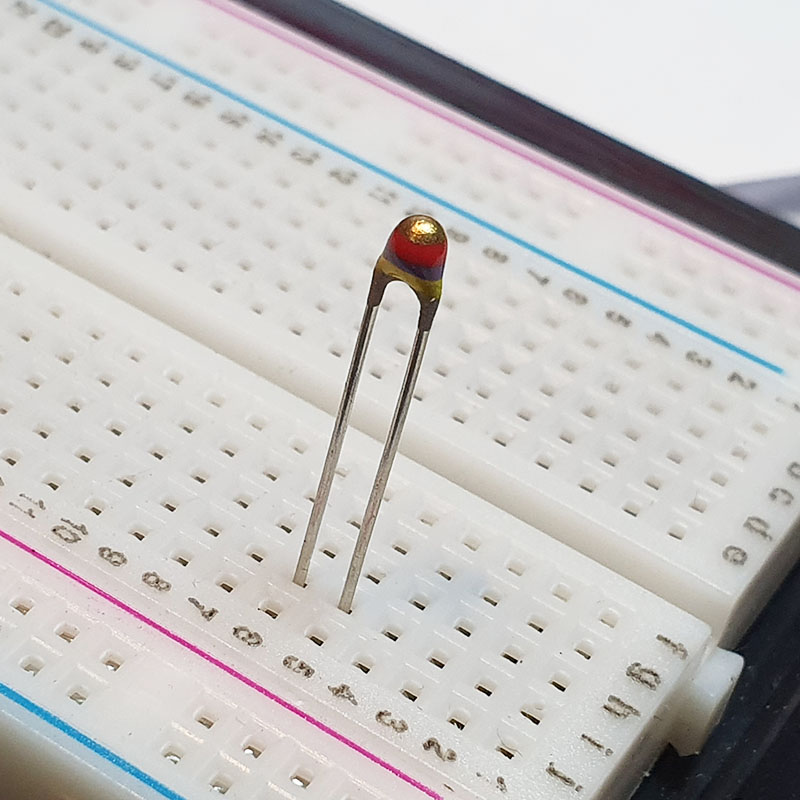

4,7 kOhms NTC-motstånd

Ett 4,7 kOhms NTC-motstånd ändrar värde i princip linjärt med temperaturen vilket gör att värmepannan kan registrera utetemperaturen och möta effektbehovet.

Produkt: (över 10 i lager)
4,7 kOhm NTC
Pris:
49,00kr
Antal:

Alltid fraktfritt inom Sverige!Till kassan

Vi har också motsvarande givare som sitter monterad inne i pannan.

4,7 kOhms NTC-motstånd på sladd

4,7 kOhms NTC-motstånd på sladd.

Produkt: (över 10 i lager)
4,7 kOhm NTC sladd
Pris:
149,00kr
Antal:

Alltid fraktfritt inom Sverige!Till kassan

SkarvSladden till NTC-motståndet är 38 cm lång. Om den behöver skarvas kan man göra det enkelt med fuktsäkra 3M-klämmor. Stick in kablarna i klämman och pressa ihop med en tång (gärna polygrip om du har eftersom en polygripens käftar klämmer parallellt).

Produkt: (över 1000 i lager)
2 st små klämmor
Pris:
20,00kr
Antal:

Alltid fraktfritt inom Sverige!Till kassan

Motståndsvärde kontra temperatur

I tabellen nedan visas motståndsvärdet vid olika temperaturer på en IVT original-givare kontra dessa motstånd. Skillnaden är försumbar.

Temp IVT Original R Byggoteknik R Diff
-40 154300 157109 2809
-35 111700 113422 1722
-30 81700 82782 1082
-25 60400 61053 653
-20 45100 45478 378
-15 33950 34199 249
-10 25800 25953 153
-5 19770 19866 96
0 15280 15333 53
5 11900 11929 29
10 9330 9352 22
15 7370 7384 14
20 5870 5872 2
25 4700 4700 0
30 3790 3786 -4
35 3070 3069 -1
40 2510 2502 -8
45 2055 2052 -3
50 1696 1691 -5
55 1405 1402 -3
60 1170 1167 -3
65 980 977 -3
70 824 821,4 -2,6
75 696 693,7 -2,3
80 590 588,3 -1,7
85 503 501,1 -1,9
90 430 428,4 -1,6

Återkoppling från våra kunder

Började bli lite svalt inomhus då utegivaren visade 10 grader för hög temperatur. Med nytt NTC-motstånd har min gamla IVT nu fått rätt ingångsvärde på utetemperaturen! Funkar klockrent! Fredrik

Hej Daniel!
Jag har fått och installerat den. Jag använder den som innegivare, det ska vara en likadan enligt värmepumpsforum. Kopplade in den på kretskortet GT.5, enligt kopplingsschemat. Det fungerar, lite små justeringar bara; men måste gå in i ”Access”, nivå 2 – ”Installatör”, för att få in rumsgivaren i styrningen. Inkopplingen av själva termistorn på kretskortet görs med strömmen av på värmepumpen. Detta gäller IVT HT6 Greenline, det fungerar nog på många fler. Det är helt sjukt att värmepumpstillverkaren tar uppåt 1000 spänn! Kabel, plint och dosa har man ju själv 🙂 Nu sparar jag pengar under sommarhalvåret, då solen värmer upp.
mvh
Jan Eric

NTC-motståndet förvandlade mitt hus från kallt till varmt!!! Per

By  -

2 Responses

  1. Per skriver:

    Det var en simpel givare. Min för en varitek-bergvärmepanna är något mer avancerad:
    Den innehåller:
    * Kisel-Temperatursensor NXP Semiconductors KTY 81/210
    * Trimmer THT 3386 0,5 W Ställbar upp till 200 OHM
    * Något motstånd och en kondensator (1000 PF)

    Men visst är det lätt att fixa.

  2. CH skriver:

    Det kostade mig 49:- att fixa utegivaren på min IVT490. Tack!!
